زنک الائے سیدھا مائیکروڈکٹ کنیکٹر

انکوائری بھیجیں۔

مصنوعات کی وضاحت

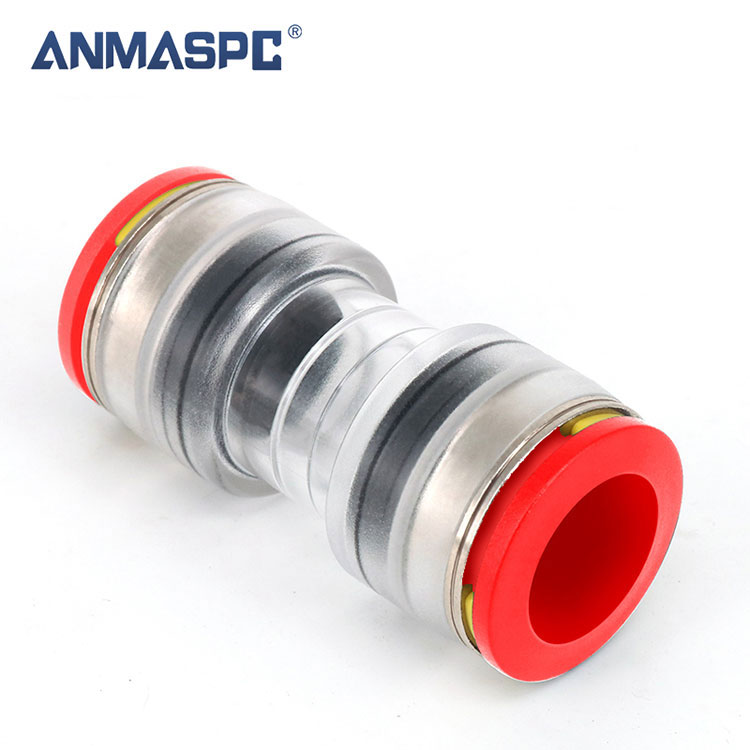

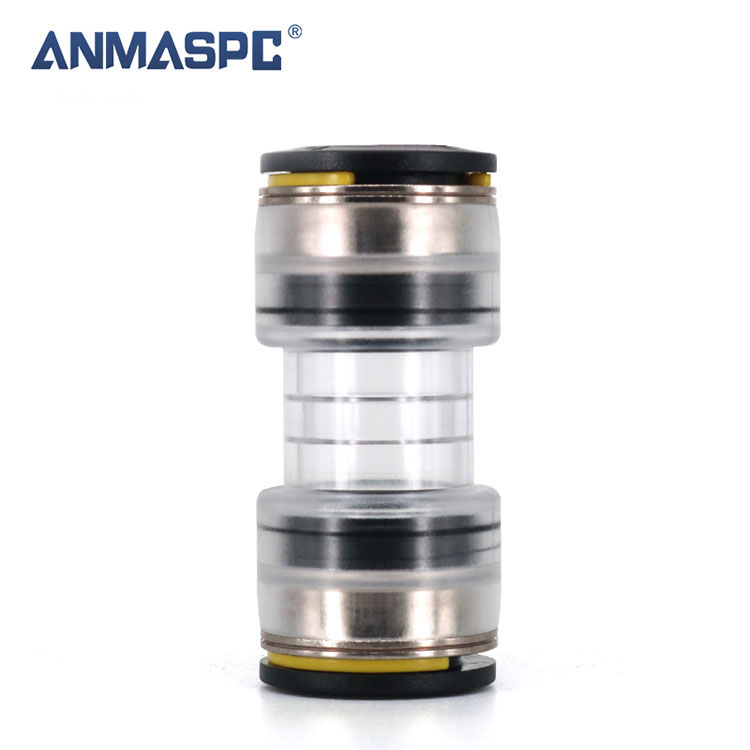

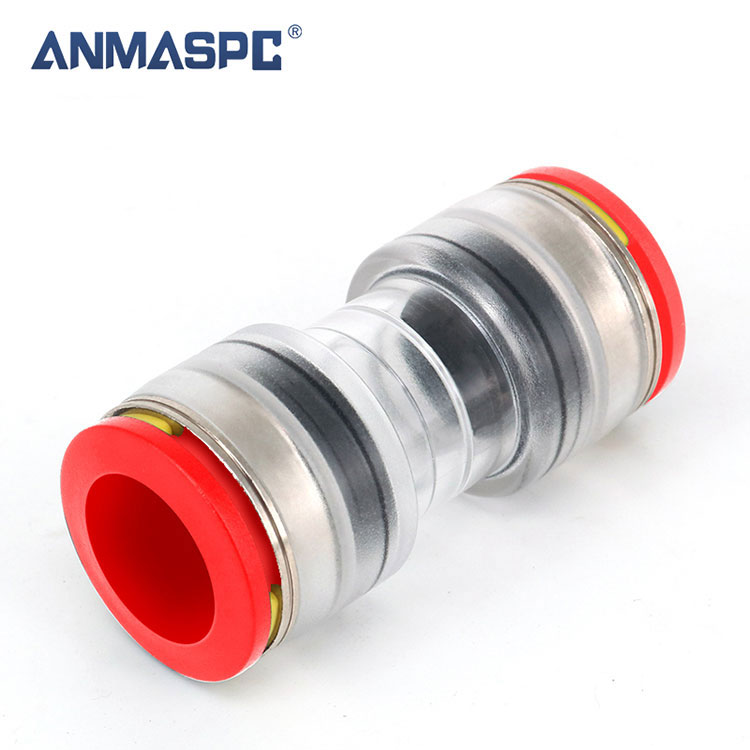

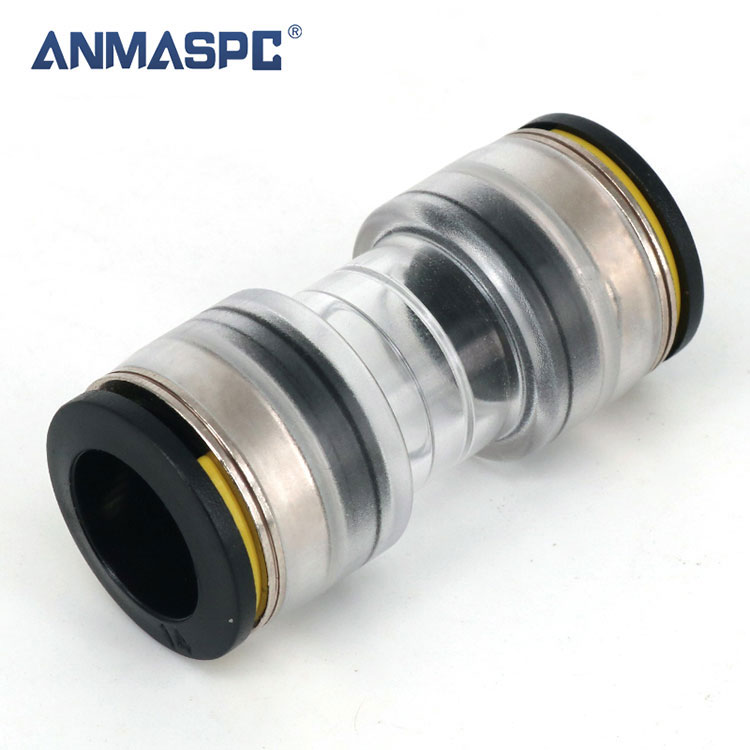

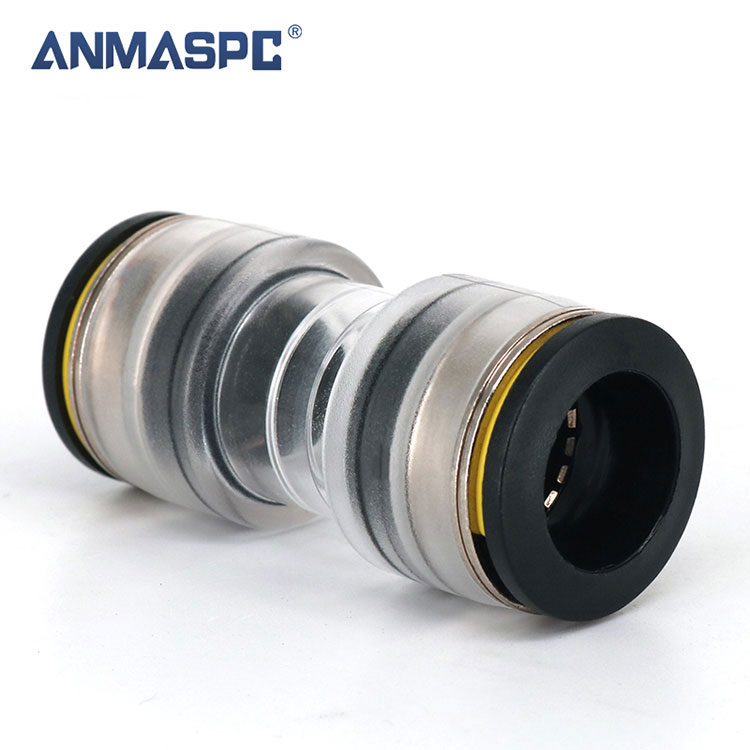

زنک الائے سیدھے مائیکروڈکٹ کنیکٹر لوازمات

مائیکروڈکٹ سیدھے کنیکٹر، جو اچھی کارکردگی کی ضمانت دیتے ہیں۔ شفاف جسم مائیکرو نالیوں کے اندر کی پوزیشن کی تصدیق کی اجازت دیتا ہے۔ حفاظتی کلپس، چھیڑ چھاڑ واضح، پہلے سے نصب ہیں۔ تجربہ کیا اور EN 50411-2-8 کے ساتھ تعمیل کریں۔

اہم خصوصیات:

① حفاظتی کلپس شامل ہیں۔

② پش فٹ ٹیکنالوجی

③ کام کرنے کا دباؤ: زیادہ سے زیادہ 25 بار

تفصیل

			اجزاء
			1	کولیٹ	پی او ایم
			2	لاکنگ کلپ	پی او ایم
			3	کارتوس	زنک الائے
			4	تالا پنجہ	SUS301/304
			5	سپورٹ رنگ	پی او ایم
			6	مہر کی انگوٹھی	ٹی ای پی
			7	جسم	PC2807
فٹ ٹیوب
پائپ کا مواد	HDPE.PE.Nylon.Polyurethane
پائپ کا بیرونی قطر	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
تکنیکی پیرامیٹر
سیالوں کے ساتھ کام کرنا		ہوا
تنگی		0.15~0.8MPa کوئی لیک نہیں۔
پل فیسٹ		400N
ثبوت کا دباؤ		2.5MPa
آپریٹنگ پریشر کی حد		0~1.6MPa
محیطی درجہ حرارت اور سیال کا درجہ حرارت		-40~60℃
تنصیب کا درجہ حرارت		-10℃/+50℃
اڑانے کا تجویز کردہ درجہ حرارت		-15℃/+35℃
تحفظ کی ڈگری		آئی پی 68
UV مزاحم گریڈ		F1
داخل کرنے کی قوت		50N زیادہ سے زیادہ (5kg)
مدت حیات:		25 سال
معیارات:		EN 50411-2-8

نردجیکرن اور طول و عرض

اے این ایم اے ایس پی سی کوڈ	پائپ OD/ID	پائپ OD/ID	ٹاپراڈ ہولe
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2.5	4/2.5	4/2.5	2.5
TPU4/2.8	4/2.8	4/2.8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3.5	5/3.5	5/3.5	3.5
TPU6/4	6/4	6/4	4
TPU7/3.5	7/3.5	7/3.5	3.5
TPU7/4	7/4	7/4	4
TPU7/5.5	7/5.5	7/5.5	5.5
TPU8/3.5	8/3.5	8/3.5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	10/8	10/8	8
TPU12/8	12/8	12/8	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16/12	16/12	12
TPU16/13	16/13	16/13	13
TPU16/14	16/14	16/14	14

مجموعی ابعاد


ماڈل	A	B	C	D	E	F
TPU03	31.9	6.9	10	11.1	3.2	2.1
TPU04	31.9	6.9	10	11.1	4.2	2.8/2.5
TPU05	35.4	8.9	12	12.8	5.2	3.5/2.1
TPU06	35.4	8.9	12	12.8	6.2	4.0
TPU07	41.0	11.5	14.1	15.4	7.2	5.5/4/3.5
TPU08	41.0	11.5	14.1	15.4	8.2	6/3.5
TPU10	42.0	14.0	17.5	18.3	10.2	08/06
ٹی پی یو 12	49.5	15.8	19.2	20.7	12.2	10/08
ٹی پی یو 14	50.5	18.0	22.2	23	14.3	12/10
ٹی پی یو 16	55.0	20.0	24.7	25.1	16.2	14/13/12
